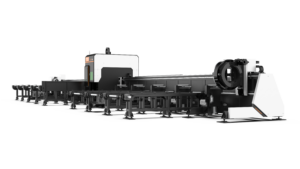

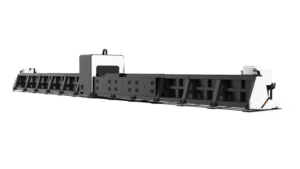

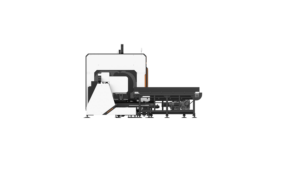

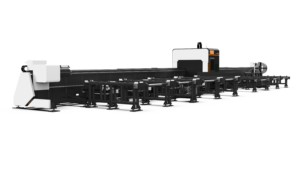

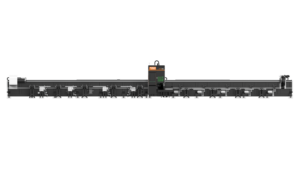

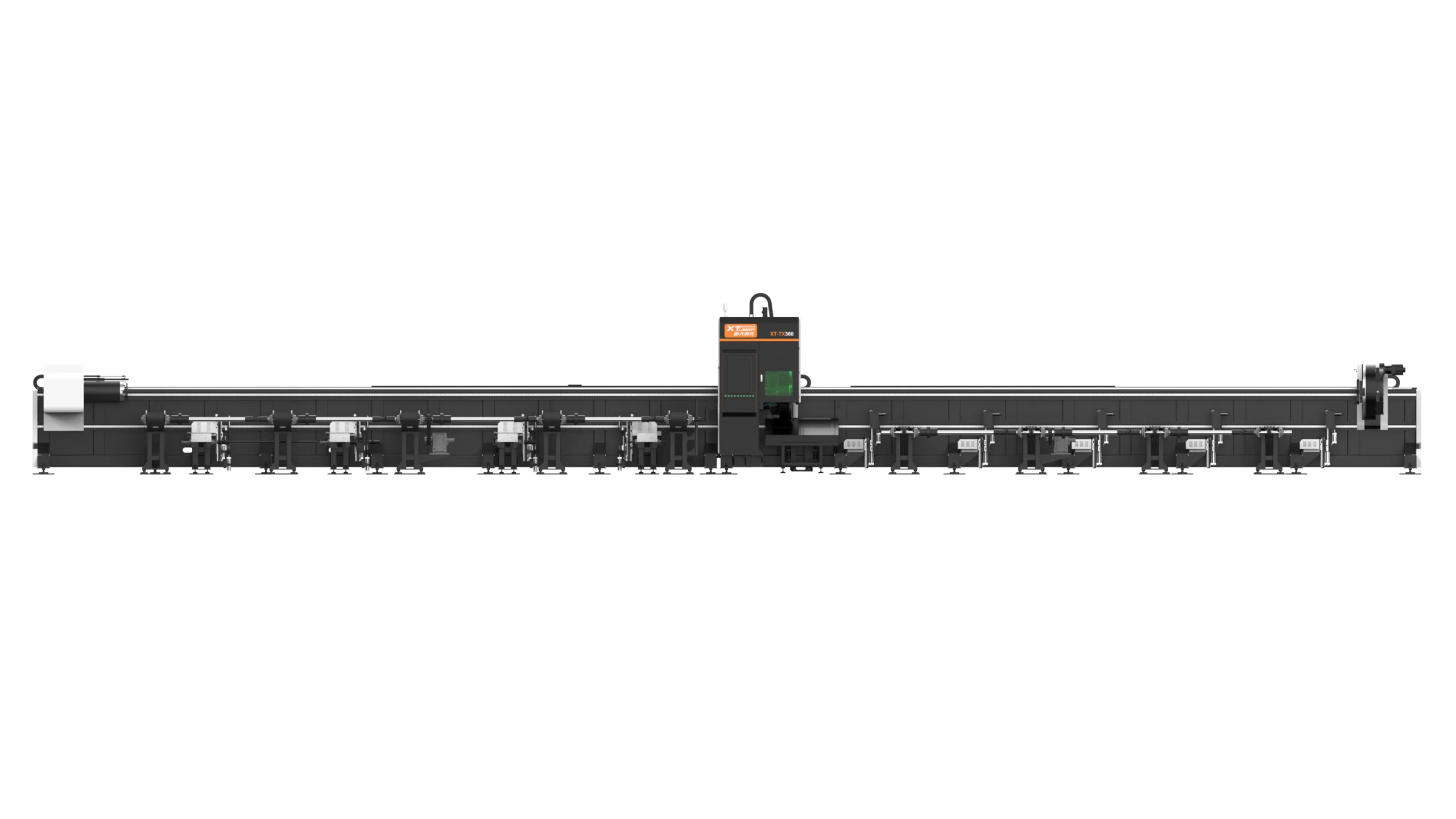

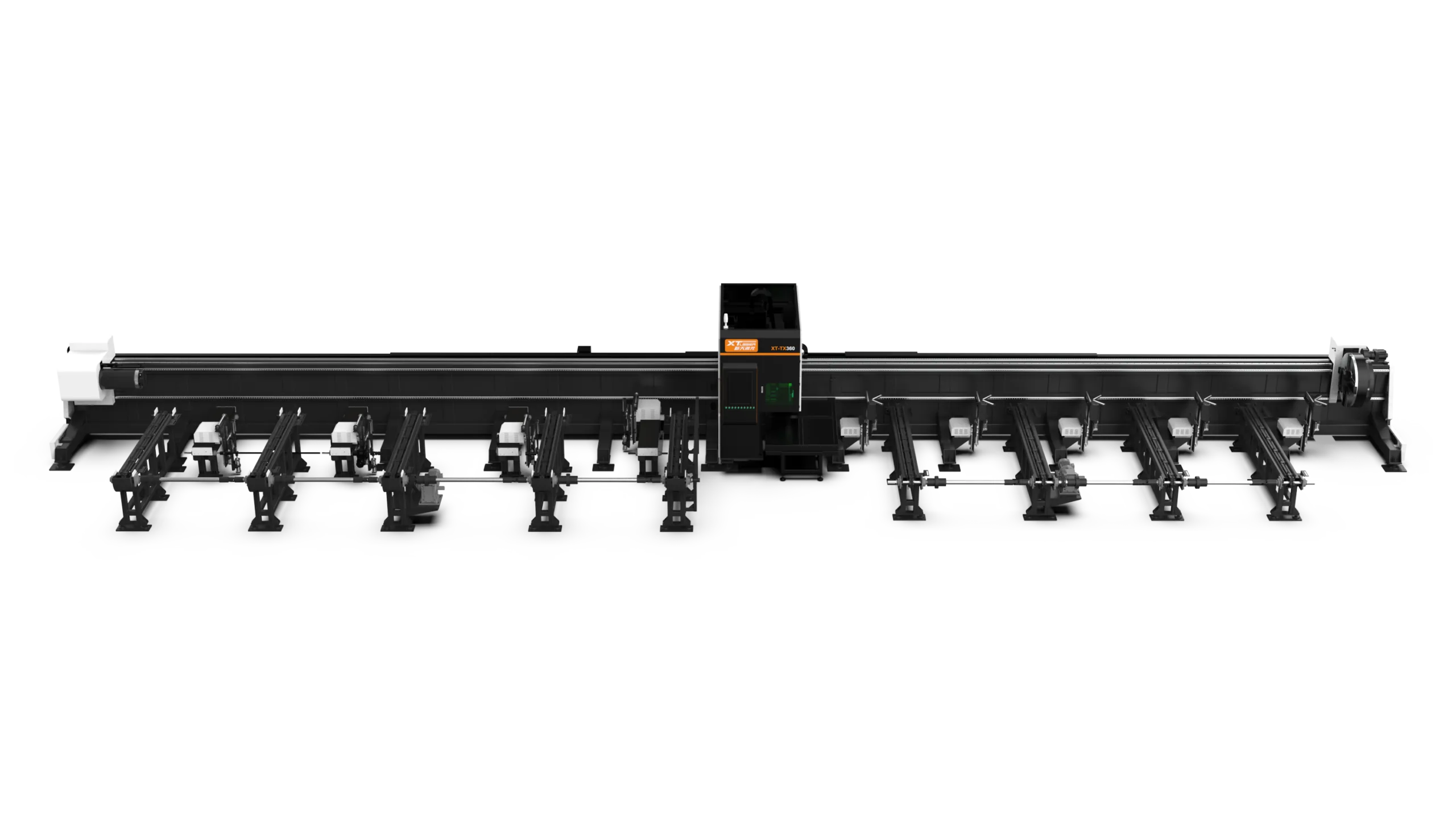

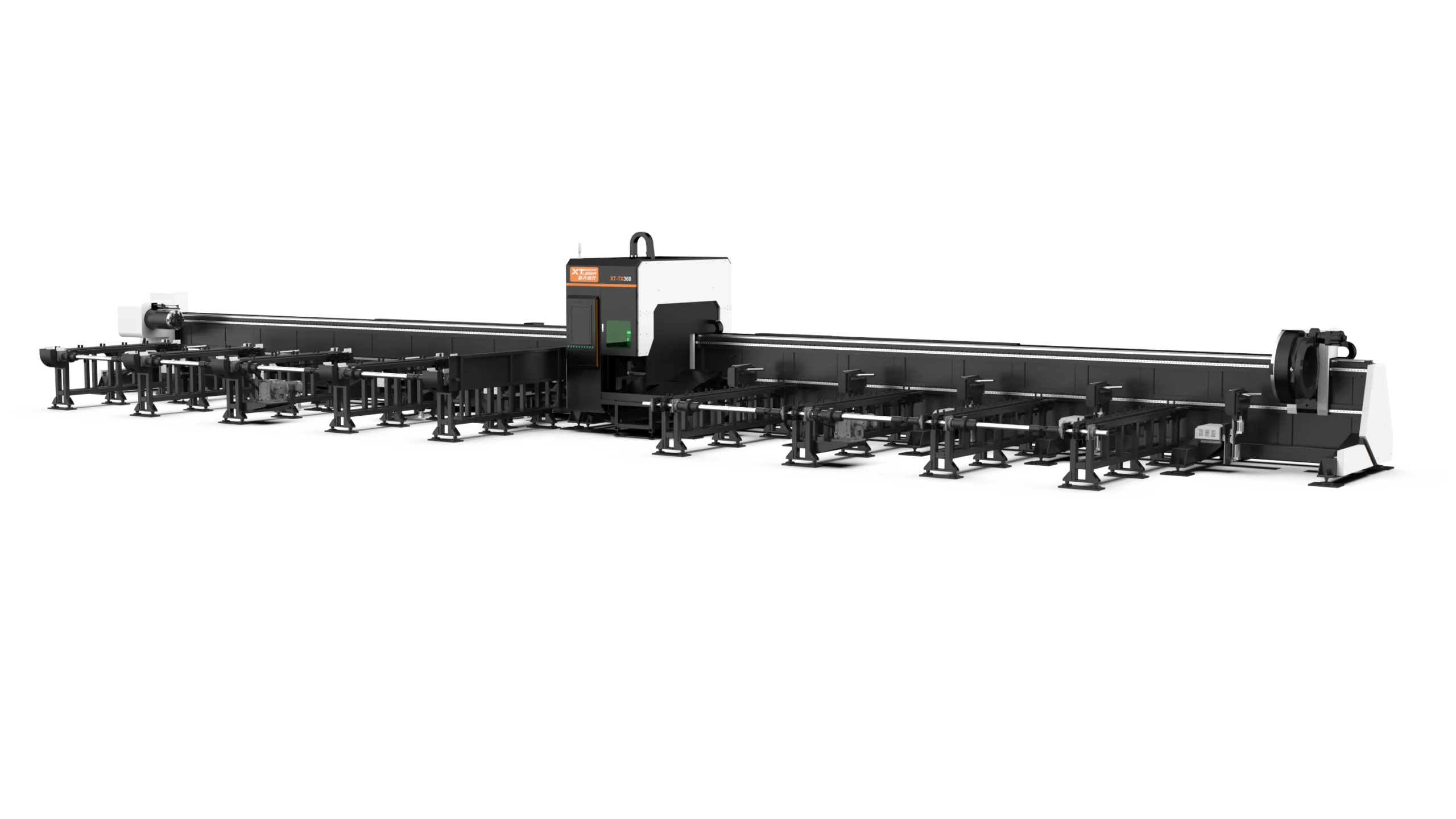

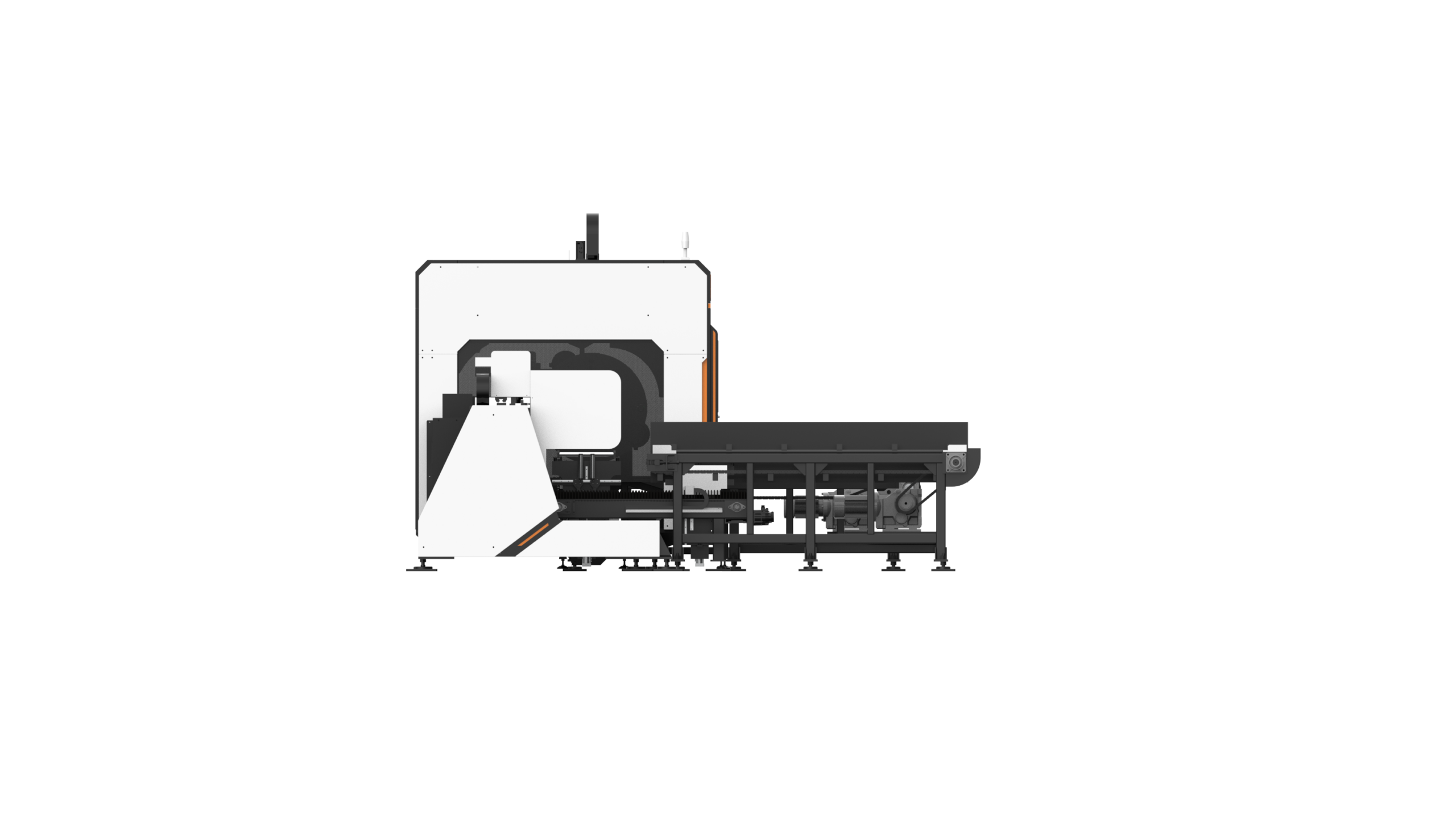

Машина для лазерной резки труб с тремя патронами (боковое крепление для резки под углом)

Name: Машина для лазерной резки труб с тремя патронами (боковое крепление для резки под углом)
Brand: XT Laser
SKU: mashina-dlya-lazernoy-rezki-trub-s-tremya-patronami-bokovoe-kreplenie-dlya-rezki-pod-uglom

Модель серии: Серия TX / XT‑TX360, XT‑TX520
Тип источника: Волоконный лазер

Все характеристики

Преимущества

Боковая конструкция делает погрузку и разгрузку более простой и удобной, легкость в загрузке тяжелых труб.
Три режима обработки патрона позволяют зажимать переднюю, среднюю и заднюю трехточечную зажимную опору трубы, что делает процесс резки более эффективны, чем у двухпатронного станка.

Комплектация

Назначение

Прикладной материал: Трубы из углеродистой стали, трубы из нержавеющей стали, кремниевая сталь или алюминиевые сплавы и другие металлические трубы.

Область применения

Широко используется для создания спортивного оборудования, нефтепроводов и в др. отраслях промышленности.

Технические характеристики

Модель	XT‑TX360 (9000 мм) / XT‑TX520 (12000 мм)
Грузоподъёмность	500 кг / 1000 кг / 1500 кг \| 1000 кг / 1500 кг / 2000 кг
Позиционная точность	±0.05 мм
Репозиционная точность	±0.03 мм
Мощность лазера	3000-12000 Вт
Максимальная скорость вращения патрона	80 об/мин \| 33 об/мин
Диапазон зажима	Ø20-360 мм / Ø20-520 мм

Конструктивные особенности

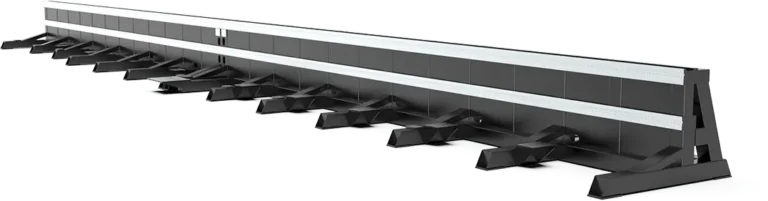

Изготовлена из толстых металлических пластин и труб. Вторичная обработка вибрационным старением, крупномасштабная прецизионная обработка на портальном фрезерном станке и т. д. Благодаря этим этапам обеспечивается одновременная обработка направляющей поверхности и поверхности рейки, что гарантирует сверхвысокую точность.

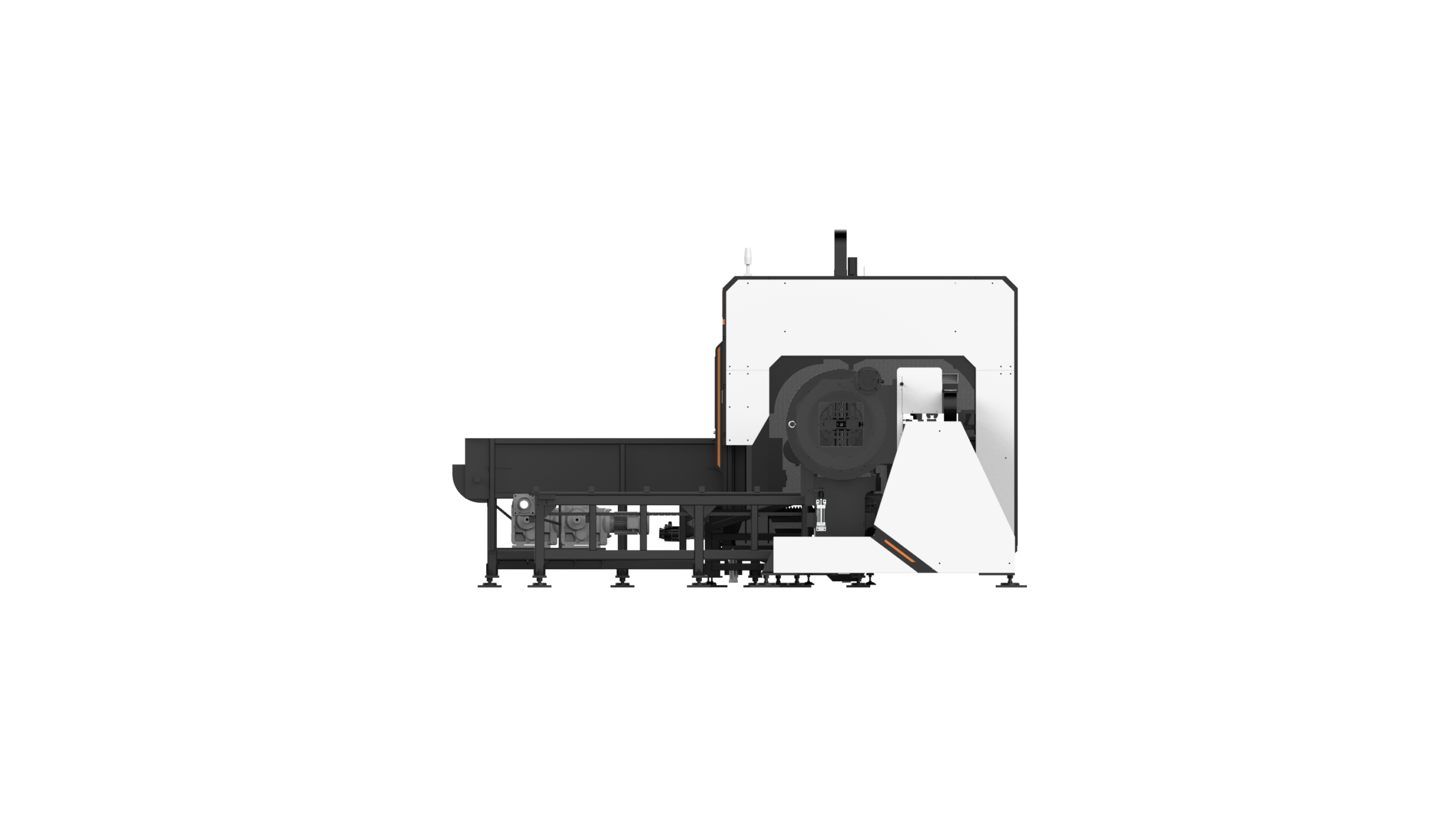

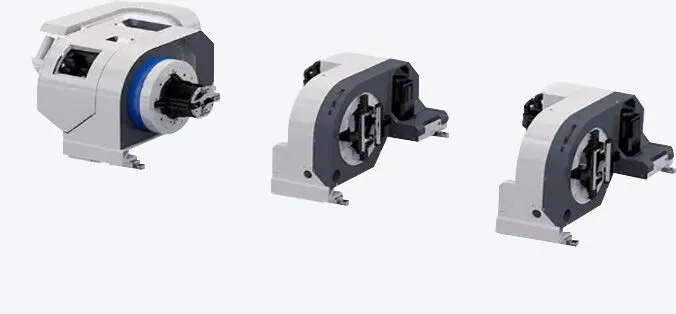

Точное управление положением и крутящим моментом для предотвращения ослабления толстых труб и деформации тонких труб. Усилие зажима может быть разумно отрегулировано для различных типов резки труб. Благодаря восьмицилиндровой конструкции сила зажима в два раза выше, чем у обычных патронов. Прецизионная наземная зубчатая передача повышает мощность и эффективность.

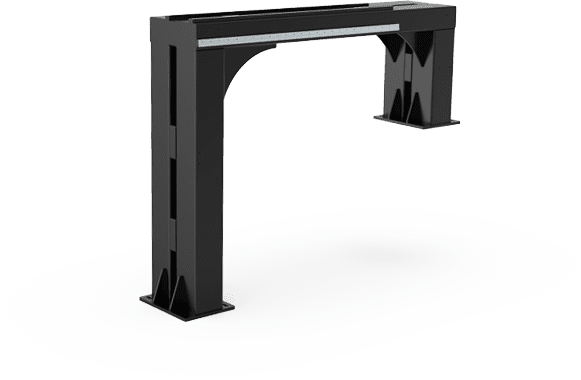

Благодаря конструкции с поперечными балками станок отличается стабильной конструкцией, точным позиционированием и высокими динамическими характеристиками. Конструкция соединения с основанием прочная и устойчивая.

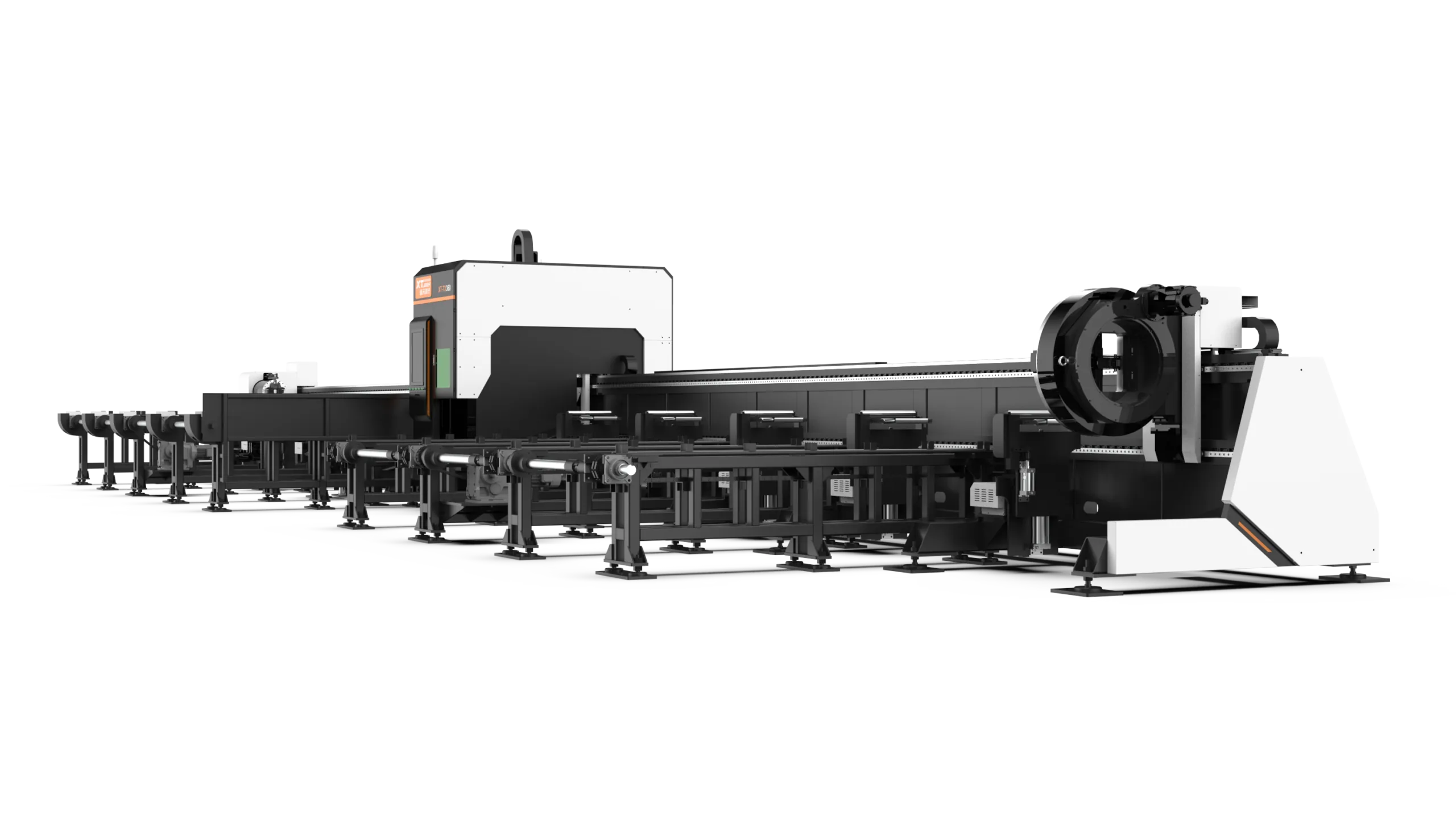

Полуавтоматическая загрузка одной трубы и регулировка высоты в реальном времени в зависимости от высоты вращения трубы. Подходит для автоматической подачи труб различной длины. После резки и штамповки труб стол для поддонов удерживает трубы. Благодаря такой конструкции трубы не падают на землю, что удобно при выгрузке труб целиком.
