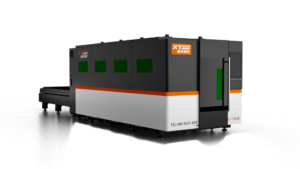

Высокомощная машина закрытого типа для лазерной резки листов

Name: Высокомощная машина закрытого типа для лазерной резки листов
Brand: XT Laser
SKU: vysokomoschnaya-mashina-zakrytogo-tipa-dlya-lazernoy-rezki-listov

Модель серии: Серия G / XT‑G1530, XT‑G2040, XT‑G2060, XT‑G2560
Тип источника: Волоконный лазер

Все характеристики

Преимущества

Экструдированная авиационная алюминиевая балка
Встроенный электрический шкаф
Интеллектуальная система ЧПУ
Полностью закрытая конструкция, предотвращает от нанесения лазером вреда здоровью
Автоматическая система сбора пыли, основанная на гидромеханике, взаимодействующая с верхним давлением и нижним всасыванием в зоне резки
Высокопрочный верстак, простая замена, отсутствие помех для производства, эффективное и экономящее время, безопасное производство
Низкое энергопотребление и высокая эффективность

Комплектация

Назначение

Станок лазерной резки серии G оптимизирует использование пространства, упрощает установку и повышает надежность системы, предлагая возможности бесшовного управления и мониторинга для различных отраслей промышленности.

Область применения

Мощная лазерная система и точная режущая способность серии G позволяет обрабатывать различные детали для аэрокосмической отрасли, включая компоненты двигателей, детали конструкции самолета и т. д.
Станки для лазерной резки металла серии G предлагают гибкие решения для обработки для производителей машин и оборудования. Конструкция с двумя столами и несколько вариантов ширины обработки позволяют адаптировать его к широкому диапазону различных размеров и форм механических деталей, требующих обработки.

Технические характеристики

Модель	XT‑G1530 / G2040 / G2060 / G2560
Рабочая область	1530X3050 мм / 2030×4050 мм / 2030×6050 мм / 2530×6050 мм
Размер машины	820022402230 мм / 1030030462230 мм / 1460030462230 мм / 1454035762230 мм
Вес машины	4500 кг / 6300 кг / 8900 кг / 9690 кг
Грузоподъёмность	800 кг / 1400 кг / 2100 кг / 2650 кг
Максимальная скорость перемещения	150 м/мин
Общая мощность / ток (лазер 3 кВт)	24 кВт /52A \| 26 кВт /52A \| 26 кВт /52A \| 26 кВт /52A
Общая мощность / ток (лазер 6 кВт)	36 кВт/76A \| 38 кВт/76A \| 38 кВт/76A \|38 кВт/76A
Общая мощность / ток (лазер 12 кВт)	60 кВт/124A \| 62 кВт /124A \| 62 кВт /124A \| 62 кВт /124A
Максимальное ускорение	1.5 G / 1.5 G / 1.5 G / 1.2 G
Позиционная точность	±0.03 мм/мин
Репозиционная точность	±0.02 мм/мин

Конструктивные особенности

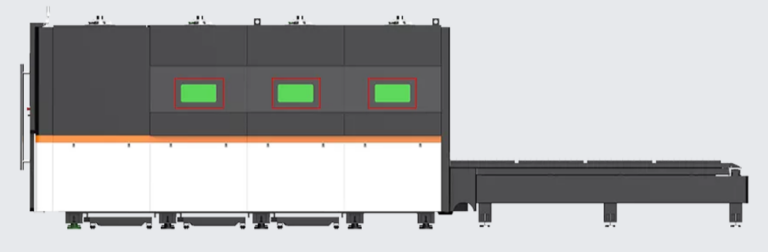

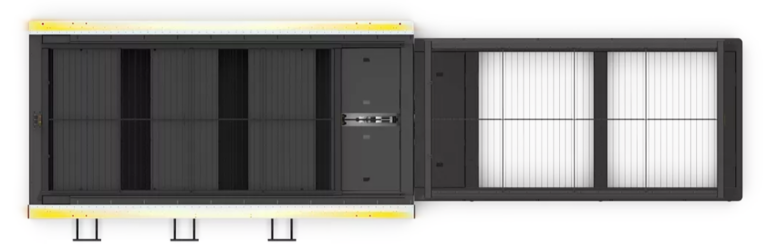

Сварена из толстой стальной пластины, имеет высокую стабильность; высокотемпературный отжиг, меньшее поглощение тепла, что предотвращает деформацию.

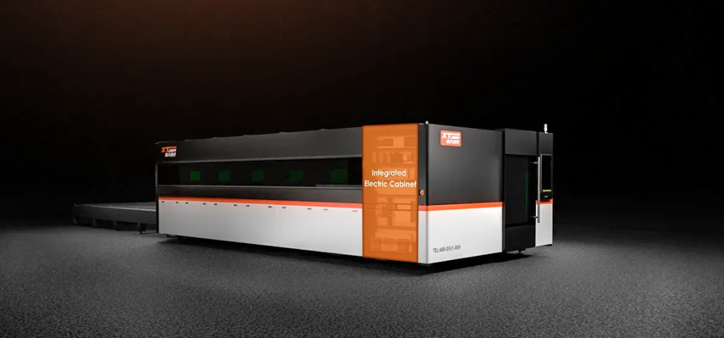

Электрический шкаф интегрирован в корпус машины, чтобы занимать меньшую площадь, полностью герметичная конструкция оптимизирует системы управления оборудованием, объединяя все электрические компоненты в одном корпусе, предотвращает попадание пыли и исключает возможность опасного возгорания.

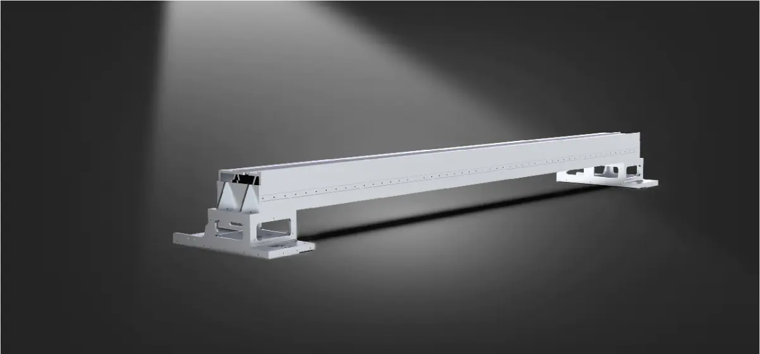

Изготовлена в соответствии с аэрокосмическими стандартами и сформирована методом пресс-экструзии. Авиационный алюминий имеет много преимуществ: хорошую ударную вязкость, малый вес, коррозионную стойкость, антиокислительные свойства и высокую скорость обработки.

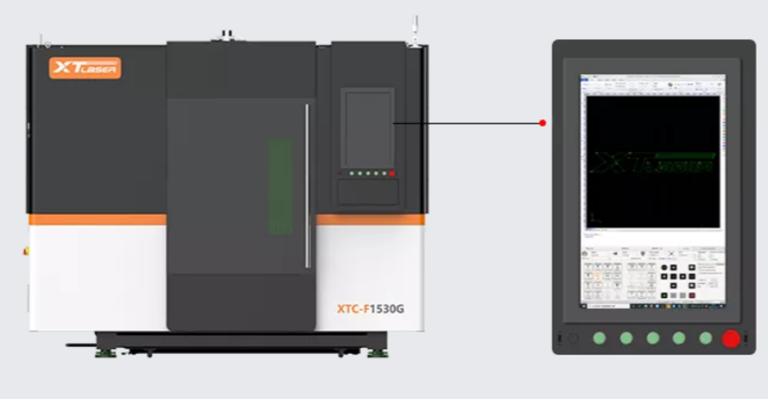

Простота в эксплуатации; поддерживает несколько графических файлов, включая DXF, PLT, DWG, AI, G-код, IGS (резка труб); Совместимость с другим программным обеспечением для раскроя; Монитор работы типа PAD; Однокнопочное переключение между резкой труб и резкой пластин; Поддержка нескольких языков; Сигнализация низкого давления вспомогательного газа и ошибки резки; Сигнальная лампа безопасности.

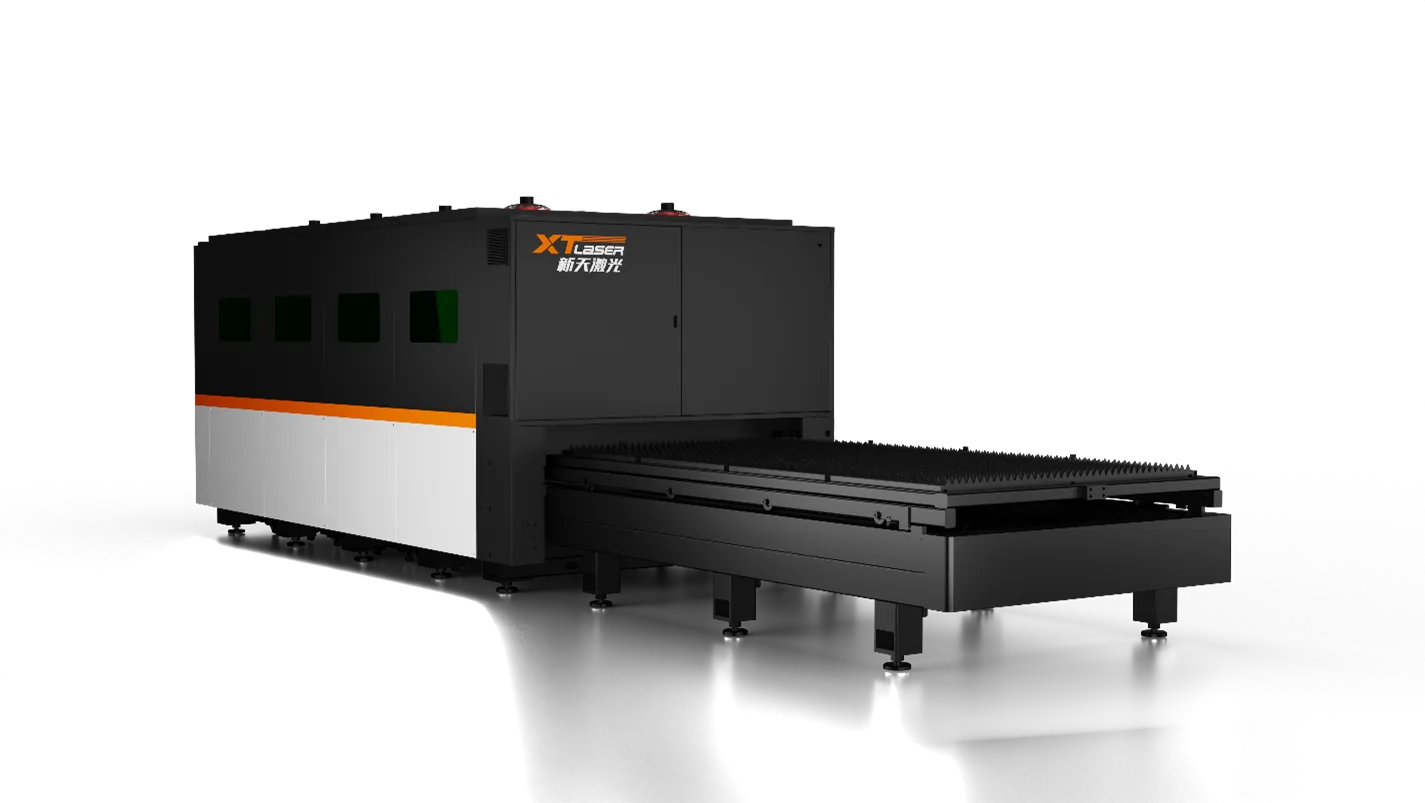

Полностью закрытая конструкция, в стандартной комплектации с системой удаления пыли, эффективно защищает оператора от любых повреждений во время эксплуатации.

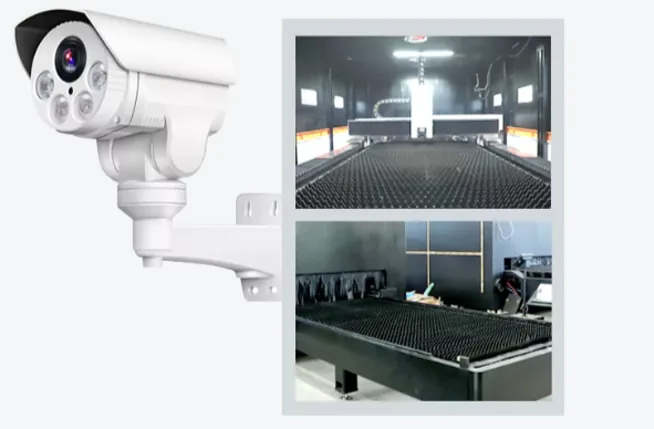

Внутри машины установлена камера высокого разрешения, которую можно просматривать через внешний монитор и, таким образом, отслеживать весь процесс обработки.

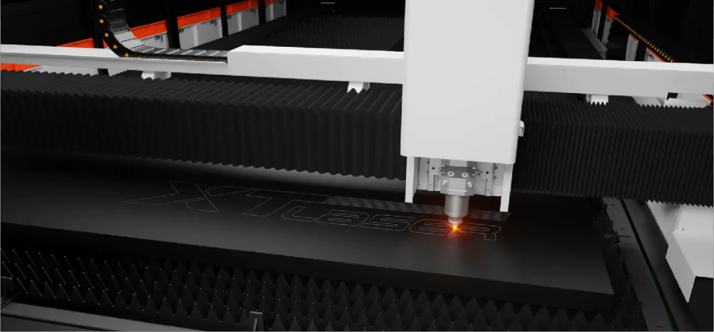

Лазерная головка лазерного режущего станка серии G использует усовершенствованную технологию металлического волокна, отличающуюся высокой плотностью энергии и точной фокусировкой. Ее оптимизированная оптическая конструкция и стабильный выход лазера обеспечивают постоянное и надежное качество резки.
